離心泵轉子

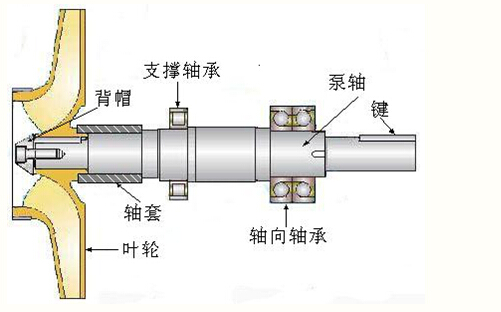

轉子是指離心泵的轉動部分，它包括葉輪、泵軸、軸套、軸承等零；如圖1所示。

葉輪

葉輪是離心泵的做功零件，依靠它高速旋轉對液體做功而實現液體的輸送，是離心泵重要零件一。

葉輪一般由輪毅、葉片和蓋板三部分組成。葉輪的蓋板有前蓋板和后蓋板之分，葉輪口側的蓋板稱為前蓋板，另一側的蓋板稱為后蓋板。

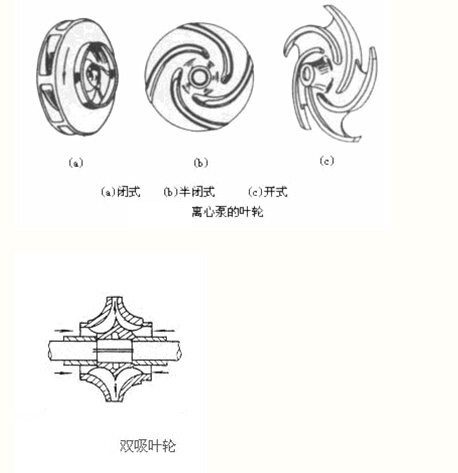

按結構形式，葉輪可分為以下三種。

(1)閉式葉輪葉輪的兩側均有蓋板，蓋板間有4—6個葉片，如圖2 所示。閉式葉輪效率較高，應用最廣，適用于輸送不含固體顆粒及纖維的清潔液體。閉式葉輪有單吸和雙吸兩種類型。雙吸葉輪如圖2所示，適用于大流量泵，其抗汽蝕性能較好。如圖2這種葉輪結構簡單，制造容易，但效率低，適用輸送含較多固體懸浮物或帶纖維體。

(3)半開式葉輪這種葉輪只有后蓋板，如圖2所示。它適用于輸送易于沉淀或含固體懸浮物的液體，其效率介于開式和閉式葉輪之間。

離心泵葉輪的葉片有圓柱形葉片和組曲葉片兩種。圓柱形葉片是指整個葉片沿寬度方向均與葉輪軸線平行，圖2所示的葉輪葉片均為圓柱形葉片。

葉輪的材料，主要是根據所輸送液體的化學性質、雜質及在離心力作用下的強度來確定。清水離心泵葉輪用鑄鐵或鑄鋼制造，輸送具有較強腐蝕性的液體時，可用青銅、不銹鋼、陶瓷、耐酸硅鐵及塑料等制造。葉輪的制造方法有翻砂鑄造、精密鑄造、焊接、模壓等，其尺寸、形狀和制造精度對泵的性能影響很大。

泵軸

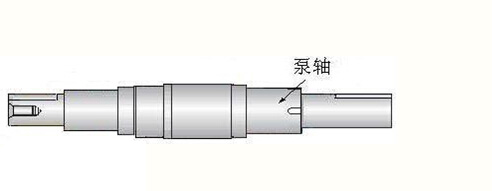

離心泵的泵軸的主要作用是傳遞動力，支承葉輪保持在工作位置正常運轉。它一端通過聯軸器與電動機軸相連，另一端支承著葉輪作旋轉運動，軸上裝有軸承、軸向密封等零部件。

泵軸屬階梯軸類零件，一般情況下為一整體。但在防腐泵中，由于不銹鋼的價格較高，有時采用組合件。接觸介質的部分用不銹鋼，安裝軸承及聯軸器的部分用優質碳素結構鋼，不銹鋼與碳鋼之間可以采用承插連接或過盈配合連接。由于泵軸用于傳遞動力，且高速旋轉，在輸送清水等無腐蝕性介質的泵中，一般用45#鋼制造，并且進行調質處理。在輸送鹽溶液等弱腐蝕性介質的泵中，泵軸材料用40Cr，且調質處理。在防腐蝕泵中，即輸送酸、堿等強腐蝕性介質的泵中，泵軸材質一般為1Crl8Ni9或1Crl8Ni9Ti等不銹鋼。

軸套

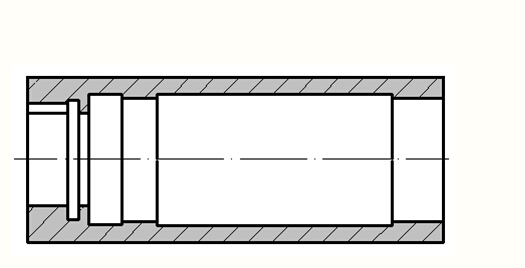

軸套的作用是保護泵軸，使填料與泵軸的摩擦轉變為填料與軸套的摩擦，所以軸套是離心泵的易磨損件。軸套表面一般也可以進行滲碳、滲氮、鍍鉻、噴涂等處理方法，表面粗糙造度要求一般要達到Ra3.2μm—Ra0.8μm。可以降低摩擦系數，提高使用壽命。

軸承

軸承起支承轉子重量和承受力的作用。離心泵上多使用滾動軸承，其外圈與軸承座孔采用基軸制，內圈與轉軸采用基孔制，配合類別國家標準有推薦值，可按具體情況選用。軸承一般用潤滑脂和潤滑油潤滑。
